一文看懂一體成型貼片電感感值怎么測量gujing
編輯:谷景電子
你知道貼片電感的選擇主要考慮哪些方面的參數信息嗎？我們將答案直接在這里公布，主要包括：封裝尺寸、電流、電感、阻抗等。當然，磁芯的種類也很重要，但是這篇文章我們不會講貼片電感的原材料，而是講最近咨詢最多的感值。
每次出貨前，我們都要對產品進行隨機測試，感值是必須測試的內容。因為一旦貼片電感的感值不符合標準，就意味著貼片電感的質量有問題，將直接影響客戶的產品使用效果。所以感值是一個必須檢測的項目，不管是什么類型的電感，都需要檢測感值！你知道如何正確測量貼片電感的感值嗎？
關于如何測量貼片的電感感值，我們在早期其實有分享過。這一次，我們將以圖文并茂的形式給大家詳細的講解，希望可以給大家提供幫助！測量貼片的電感感值需要專業的儀器設備。儀器設備將不在這里介紹。大家只需要了解測試的一般步驟即可。

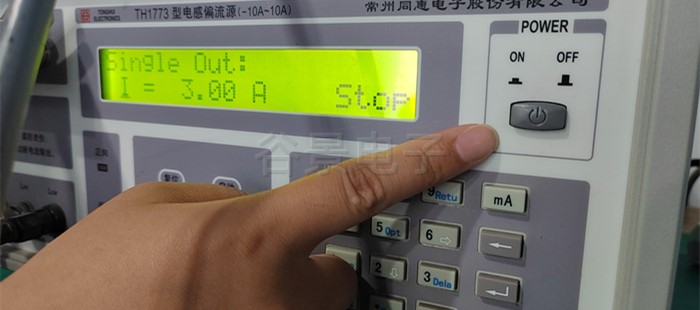

1、打開測試儀器的電源開關，儀器的電源開關一般是有明確標識的，容易辨認；

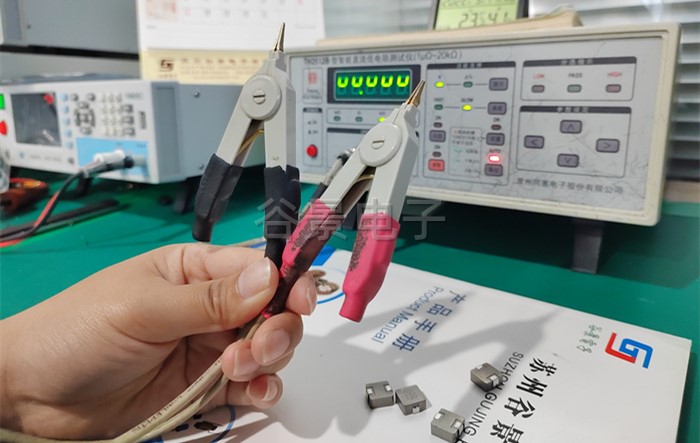

2、這里需要使用到如下圖中的夾具，夾具分為兩種顏色的，測量的時候沒有順序要求；

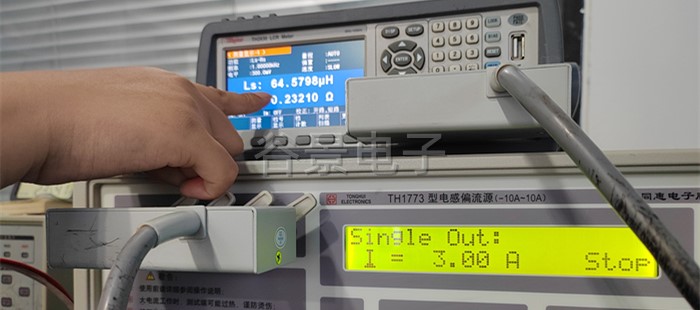

3、將兩個夾具分別接觸到貼片電感的焊盤上，這個時候在測試儀器上會顯示一組感值的初始數值；

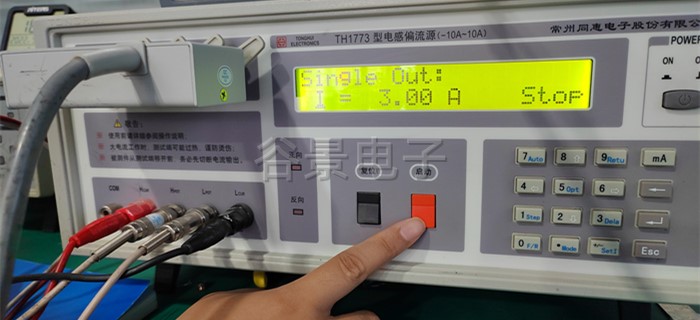

4、按測試儀器上的紅色啟動按鈕，開始加載電流，此時能看到感值隨著電流的變化在變化，這個時候要做好相應的數據記錄；

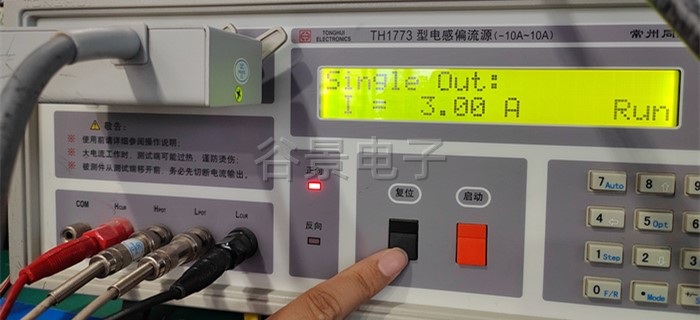

5、點擊測試儀器上的灰色復位按鈕，各項數值恢復到初始狀態；
6、重復第四步和第五步，進行多次測量，這測量的時候一定要做好數據記錄，一遍計算貼片電感感值是否符合要求。
以上步驟是測量貼片電感感值的方法，可能不是很詳細，但是對于大部分人來說已經足夠了！如果你想了解更多貼片電感內容，記得給我們留言！
