上周，有一家客戶詢問一款TDK的NLV32T-221J貼片電感，問谷景有沒有替代的，這款TDK電感對應谷景GNL系列，GNL電感屬于塑封電感，感值都偏小，谷景最大可以做到22uH，客戶要求的電感值也是22uH。
我們將NLV32T-221J貼片電感和GNL1210J221貼片電感做一下對比：
1、尺寸：
NLV32T-221J貼片電感的尺寸：長：3.2±0.2mm，寬：2.5±0.2mm，高：2.2±0.2mm，焊盤寬：0.55mm，焊盤長：1.9±0.1mm。如下圖：

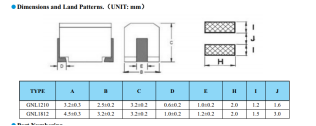

GNL1210J221貼片電感的尺寸：長：3.2±0.3mm，寬：2.5±0.2mm，高：3.2±0.2mm，焊盤寬：0.6±0.2mm，焊盤長：2.0mm。如下圖：
從尺寸上來說，GNL1210J221貼片電感的尺寸和NLV32T-221J貼片電感的尺寸幾乎相同，相同焊盤上，就可以替代，不會出現尺寸過大、焊接不上的困擾。
2、感值參數

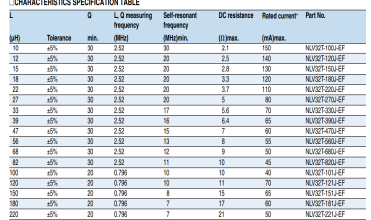

NLV32T-221J貼片電感的參數：感值：22uH±5%，阻值：21mΩ Max，電流50mA。如下圖：

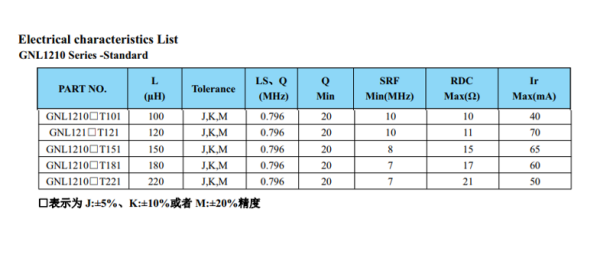

GNL1210J221貼片電感的參數：感值：22uH±5%，阻值：21mΩ，電流50mA。如下圖：
從感值參數上來說，GNL1210J221貼片電感和NLV32T-221J貼片電感的參數幾乎相同，不會出現感值參數太小，電路過載燒壞的困擾。
